软启动器近年来使用面不断扩大,对类似大型风机\水泵\空压机\搅拌机\球磨机等在使用过程中,由于生产工艺决定,既不要调速,又不要节能,但必须用软启动器的功能来实现软启动.艾克威尔作为软启动器生产厂家领先品牌,在这里给大家解析几款软启动器的基本原理图和接线图.

一、 通用型软启动器基本原理与接线图

AKS300系列软启动器是艾克威尔公司自主研发生产的一款经济型软启动器,它将电力电子技术、微处理器和自动控制相结合。功能模块化，根据客户需求定制产品功能。它使电机平稳的启动/停止，避免了直接启动、星三角启动、自耦减压启动等传统启动方式引起的机械和电器冲击问题，并能有效的降低启动电流和配电容量。

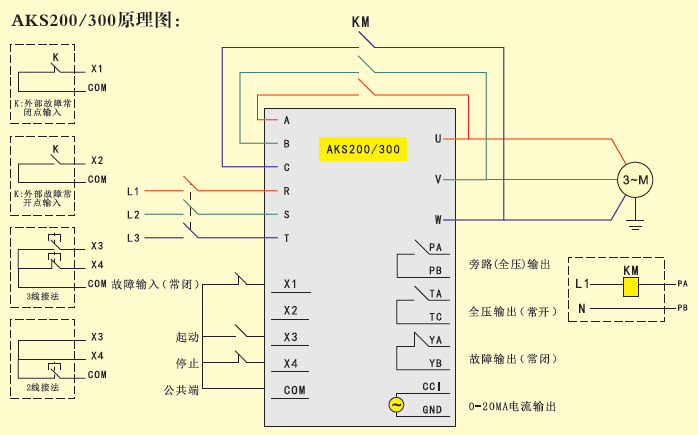

AKS300软启动器基本原理图

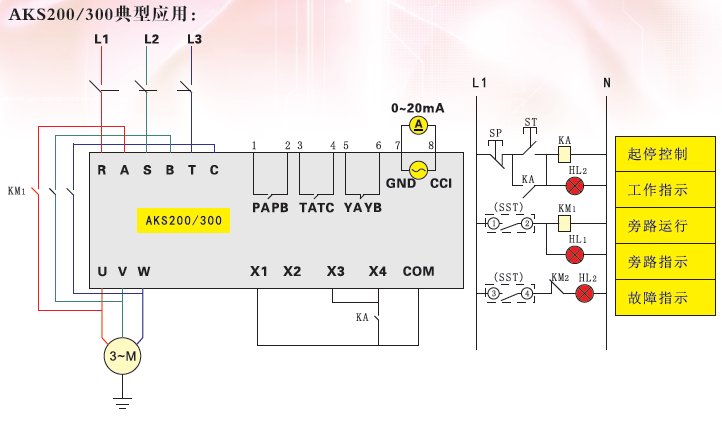

AKS200/300软启动器应用接线图

二、 智能型软启动器基本原理与接线图

AKS400系列软启动器，采用LED和LCD多语言双屏显示，便于操作;使用Modbus协议，可以实现全面的远程监测与控制;具备多功能，可编程的I/O端子，方便客户扩展各种功能;完善的多方面保护功能，以及高度的灵活性，开放性，全面实现系统的智能化。

AKS350/400软启动器应用接线图

AKS350/400软启动器应用原理图

这几款软启动器原理图和接线图，是比较常用的，艾克威尔还有针对各种负载开发的软启动器。不同功能的软启动器，原理图和接线图是有一定差别的。

艾克威尔公司12年专注软启动器的研发和生产，一直在对软启动器的创新进行探索。随着软启动使用范围的扩大，很多客户希望能根据自己的实际需求，让软启动器生产厂家为其量身定制，而艾克威尔，凭借雄厚的技术力量，从需求分析-方案制定-产品开发-样机测试-产品交付-跟踪服务，根据客户需求，提供电机驱动控制保护系统的全套解决方案。

如有技术方面支持，请联系电话：400-626-0906，也可微信搜索公众号：艾克威尔，即时对话，立即解决各种电机软启动问题。
